工作原理

在气动敲击锤没有通入压缩空气（3-8kg/cm2）的状态下，活塞借助弹簧的弹力贴紧在隔板上。电磁阀通电时，压缩空气流入气锤本体，在体内压力增高，利用气压储能原理。使锤头瞬间受力，提高空气锤的冲击力。

适用范围

化工、食品、金属铸造、水泥、饲料工业、制药、化学、肥料、橡塑胶工业、矿业.运输设备、仓储业、污染防治等工业。

型号和参数

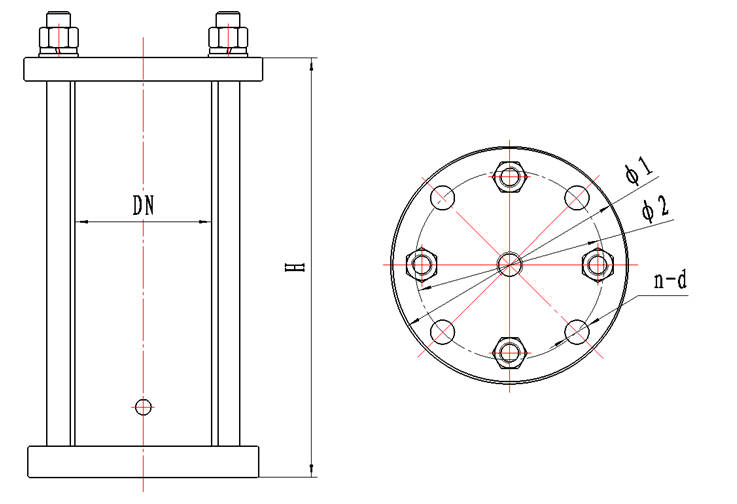

外形尺寸

产品特点

• 单击式，每次动作产生一个冲击波，不产生火花。
• 冲击力、敲击次数、间隔可依需求调整。
• 冲击力大，噪音小，多种型号可供选择。
• 体积小，安装容易。
• 可有效解决粉体物料粘壁、挂料、堵塞、架桥等情况。
• 可瞬间停止或启动，无马达振动器的惯性现象，不会造成设备损坏。
• 敲击力度是通过调节供气压力来调整。若敲击力度过小，无法排堵便可加大气压。相反，敲击力度过大则降低压力使用。若客户由于型号选择不妥出现冲击力过强或不足等误差现象时，同样也可以通过调整气压来解决气锤的敲击力度。这种可改变冲击力的结构，确保了气锤选型的便利性。

物料堵塞的解决

由于储存物料的特性（含水率、比重、粒径）会造成不同程度的附着及堵塞，例如：图一 粘附，图二 架空，图三 鼠洞，图四 管道粘附等。气动敲击锤可以针对现场不同情况，有效改善堵塞现象，可使物料流动顺畅，并且，不会对仓壁造成破坏。

安装使用说明

一、安装

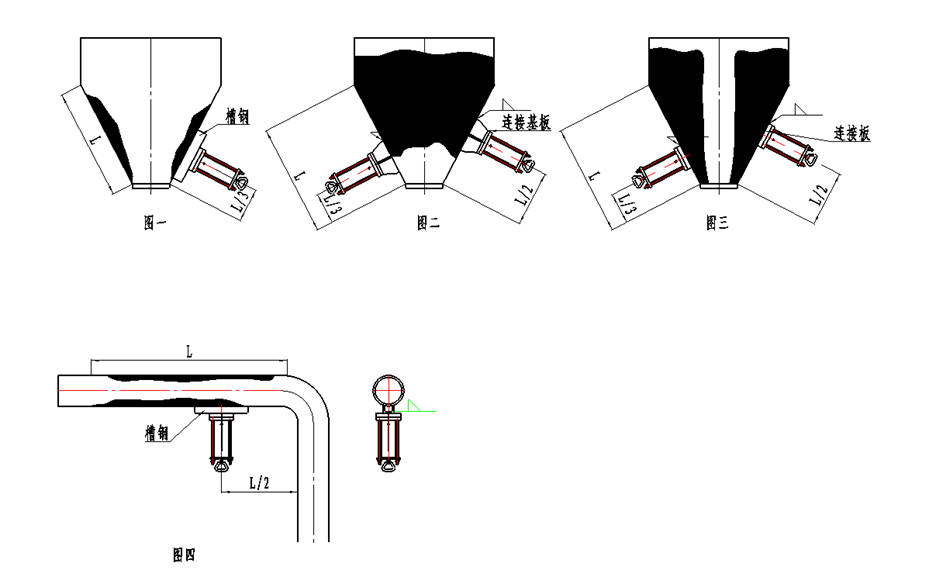

• 1、气动敲击锤的安装位置要合理，不合理的安装位置，既削弱了振动力，又损害了气锤本身。如图一、二、三、四，也就是不要对称安装，要交叉安装，另外不要少于L/3，否则影响振动力。
• 2、按照底座连接孔尺寸加工一件连接板，焊接到料仓锥形部位。或用相应槽钢焊接在料仓锥部。
• 3、无论是连接板还是槽钢，和气锤的接触面要平整，否则螺丝把紧时，使气锤缸筒变形导致停振。
• 4、安装部分的板壁较薄时，请焊接补强板，否则因冲击可能会造成安装部位破损。
• 5、如焊接补强板，请确保补强板与料斗之间没有空隙，使冲击力能充分传导。
• 6、为防止脱落，请用安全链将本体吊装并固定，否则因冲击造成螺栓松动而脱落，伤害人员。
• 7、用螺栓将气锤固定在连接板上时，请在上下加装弹簧垫片和平垫。
• 8、将气源软管与气动敲击锤连接好，即可使用。
• 9、使用一段时间，要检查拉杆及法兰螺丝是否松动，要及时紧固，以延长气锤使用寿命。
• 10、切记气锤不可空敲，即锤头行程不能大于80mm，否则容易敲坏内部铸件

二、使用

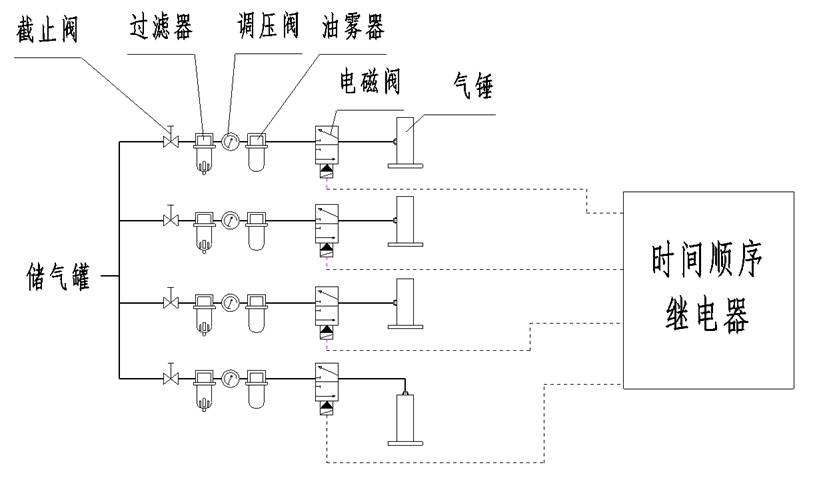

各种型号同时安装使用示意

若同时使用几台不同型号的气动敲击锤，可根据气动敲击锤使用时间调整时间顺序继电器。

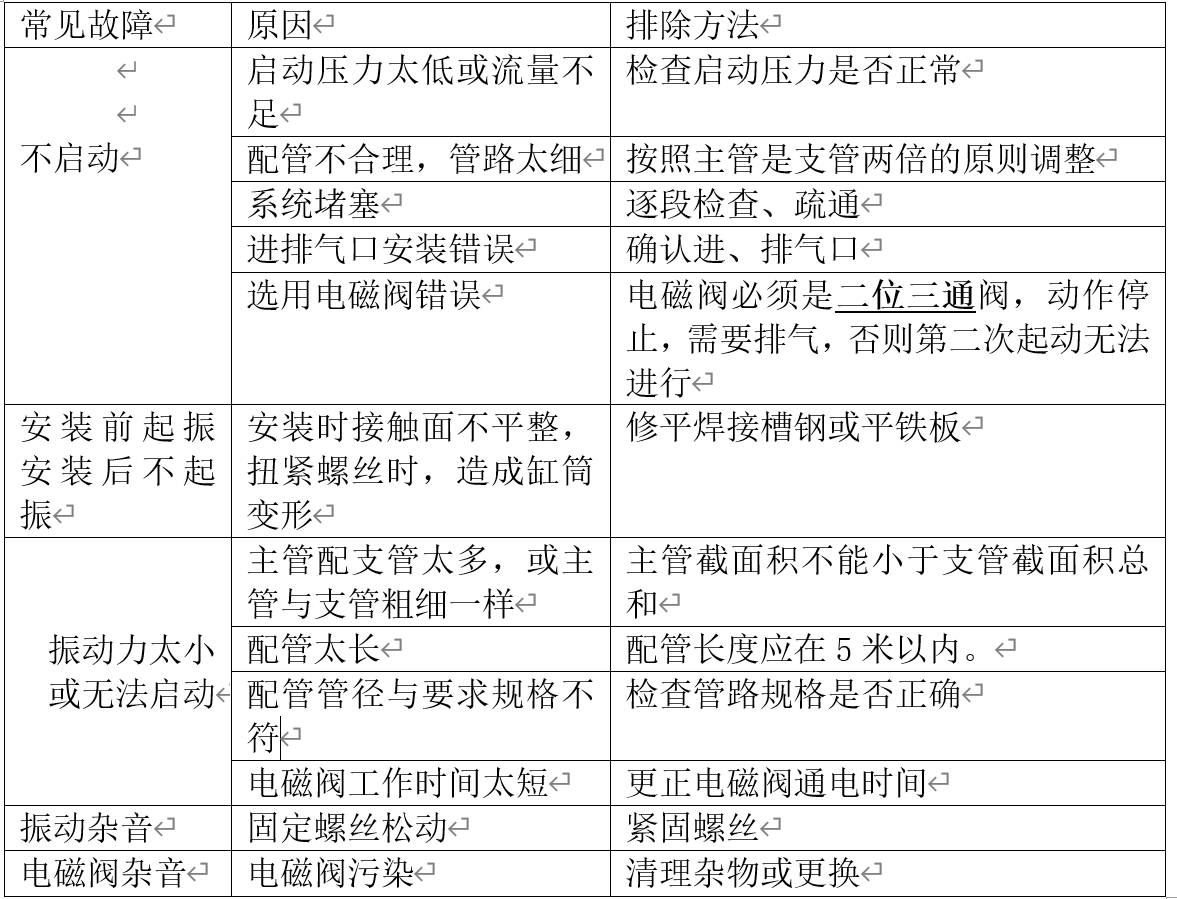

常见故障处理
